螺旋板式換熱器是一種高效換熱器設備,適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 結構形式可分為 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式換熱器。

?結構及性能

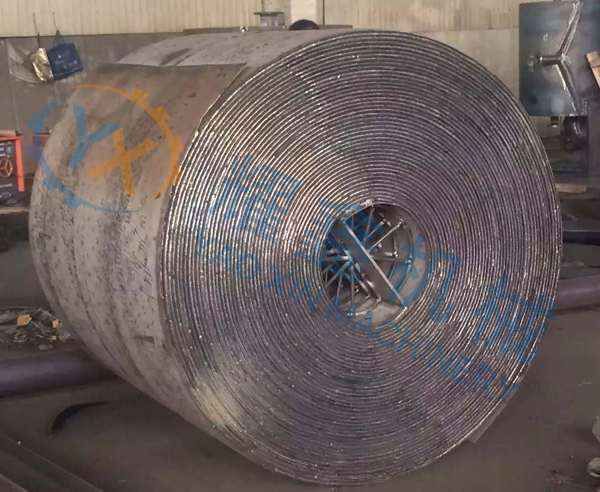

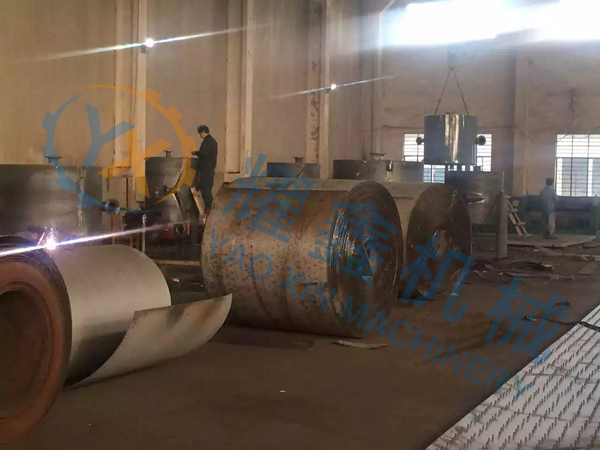

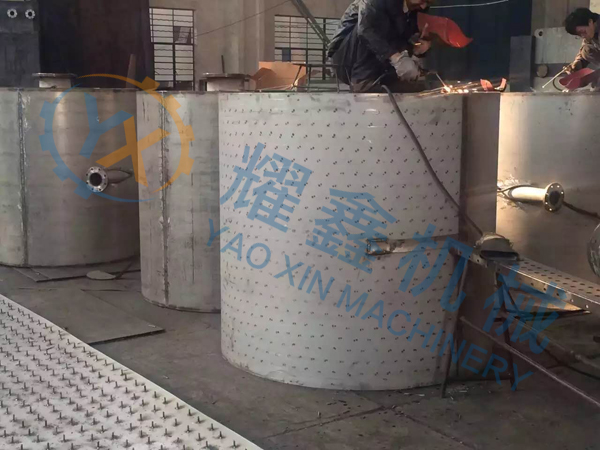

1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

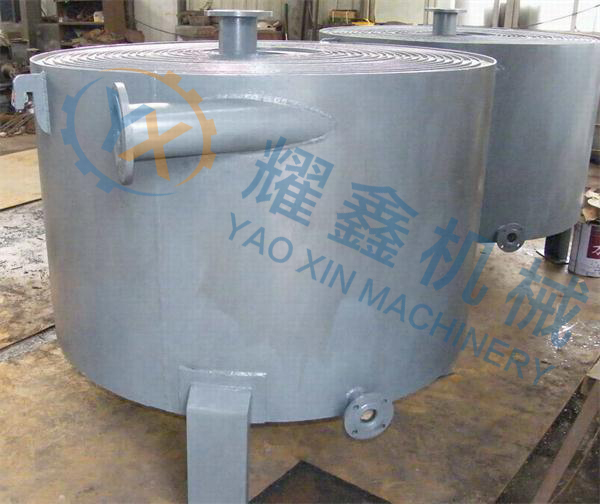

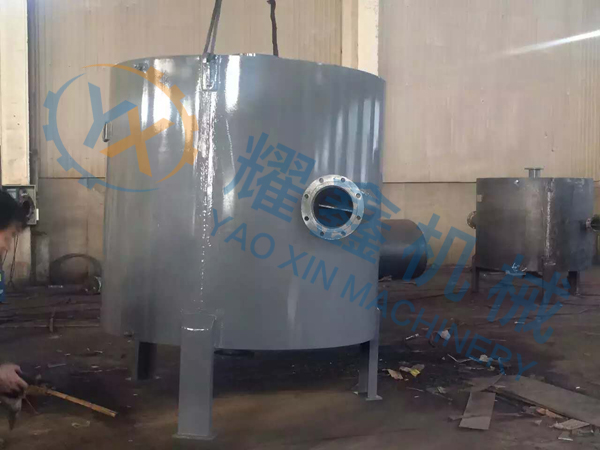

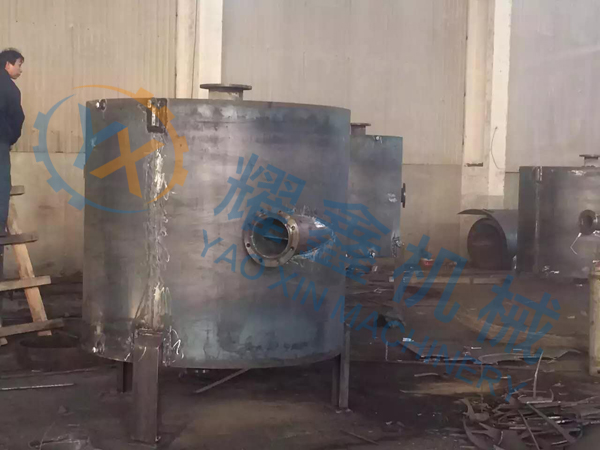

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同�；旌辖M合：一個通道并聯，一個通道串聯。
部分規格換熱器列舉如下：
　　 不銹耐酸鋼制不可拆式（I型）螺旋板換熱器碳素鋼制不可拆式（I型）螺旋板換熱器

公稱換熱面積m2
通道間距mm
計算
換熱面積
m2
流 速
1m/ces時
處理量m3/h
接管公稱直徑
型 號
1
 6 1.0 3.89 40 I 6,I 16B1-0.2/300-6
2
 6 2.1 3.89 40 I 6,I 16B2-0.2/400-6
4
 6 4.4 8.2 50 I 6,I 16B4-0.4/400-6
10 4.5 17.3 80 I 6,I 16B4-0.5/450-10
10 4.8 13.7 70 I 6,I 16B4-0.4/500-10
8
 6 7.3 8.21 50 I 6,I 16B8-0.4/500-6
10 7.85 17.3 80 I 6,I 16B8-0.5/550-10
10 7.3 20.90 80 I 6,I 16B8-0.6/500-10
10
 6 11.1 8.21 50 I 6,I 16B10-0.4/600-6
10 11.5 17.3 80 I 6,I 16B10-0.5/650-10
10 11.2 20.90 80 I 6,I 16B10-0.6/600-10
15
 6 16.9 12.54 70 I 6,I 16B15-0.6/600-6
10 14.72 17.3 80 I 6,I 16B15-0.5/760-10
10 15.0 28.1 80 I 6,I 16B15-0.8/600-10
14 15.6 39.3 100 I 6,I 16B15-0.8/700-14
20
 6 21.7 8.21 50 I 6,I 16B20-0.4/800-6
10 21.0 20.90 80 I 6,I 16B20-0.6/800-10
14 20.9 39.30 100 I 6,I 16B20-0.8/800-14
25
 10 26.6 29.90 80 I 6,I 16B25-0.6/900-10
14 26.9 39.20 100 I 6,I 16B25-0.8/900-14
30
 10 28.2 28.10 100 I 6,I 16B30-0.8/800-14
14 32.2 39.20 100 I 6,I 16B30-0.8/1000-14
40
 10 45.4 35.30 100 I 6,I 16B40-1.0/900-10
14 40.2 19.4 125 I 6,I 16B40-1.0/1000-14
50
 10 53.9 35.3 100 I 6,I 16B50-1.0/1000-14
60
 10 61.05 35.3 100 I 6,I 16B60-1.0/1100-10
14 60.08 49.40 125 I 6,I 16B60-1.0/1200-14
80
 10 81.83 35.3 100 I 6,I 16B80-1.0/1200-10
14 80.9 49.40 125 I 6,I 16B80-1.0/1400-14
100
 10 101.9 35.3 100 I 6,I 16B100-1.0/1300-10
14 100.06 49.40 125 I 6,I 16B100-1.0/1500-14
120
 10 115.5 35.3 100 I 6,I 16B120-1.0/1500-10
14 119.0 49.40 125 I 6,I 16B120-1.0/1700-14
130
 14 128.80 49.4 125 I 6,I 16B130-1.0/1750-14
18 129.09 63.5 150 I 6,I 16B130-1.0/1967-18
150
 14 148.1 49.4 125 I 6,I 16B150-1.0/1890-14
18 148.2 63.5 150 I 6,I 16B150-1.0/2010-18
公稱換熱面積m2
通道間距mm
計算換熱面積 m2
流 速
1m/ces時
處理量
m3/h
接管公稱直徑
型 號
6
 6 6.5 8.2 50 I 6, I 16T6-0.4/500-6
10 5.8 13.7 70 I 6, I 16T6-0.4/600-10
8
 6 8.7 8.2 50 I 6, I 16T8-0.4/600-6
10 7.7 17.3 80 I 6, I 16T8-0.5/660-10
10 8.7 13.7 70 I 6, I 16T8-0.4/700-10
10
 6 9.9 12.5 70 I 6, I 16T10-0.6/500-6
10 9.2 17.30 80 I 6, I 16T10-0.5/660-10
10 8.8 20.9 80 I 6, I 16T10-0.6/600-10
15
 6 12.5 8.2 50 I 6, I 16T15-0.4/700-6
10 14.64 17.30 80 I 6, I 16T15-0.5/800-10
10 13.3 20.9 80 I 6, I 16T15-0.6/700-10
14 13.8 29.2 100 I 6, I 16T15-0.6/800-14
20
 6 19.0 12.5 70 I 6, I 16T20-0.6/700-6
10 18.3 28.1 80 I 6, I 16T20-0.8/800-10
14 18.5 39.3 100 I 6, I 16T20-0.8-800-14
25
 10 23.1 28.1 100 I 6, I 16T25-0.8/800-10
14 23.3 49.4 125 I 6, I 16T25-1.0/800-14
30
 10 29.0 35.3 100 I 6, I 16T30-1.0/800-10
14 28.1 59.4 125 I 6, I 16T30-1.2/800-14
40
 10 40.9 20.9 80 I 6, I 16T40-0.6/1200-10
14 42.3 39.3 100 I 6, I 16T40-0.8/1200-14
18 44.9 63.5 150 I 6, I 16T40-1.0/1200-18
50
 10 46.2 35.5 100 I 6, I 16T50-1.0/1000-10
14 53.2 49.4 125 I 6, I 16T50-1.0/1200-14
18 54.0 76.3 150 I 6, I 16T50-1.2/1200-18
60
 10 56.8 20.9 80 I 6, I 16T60-0.6/1400-10
14 60.7 39.3 100 I 6, I 16T60-0.8/1400-14
18 59.6 63.5 150 I 6, I 16T60-1.0/1400-18
80
 10 76.4 28.1 100 I 6, I 16T80-0.8/1400-10
14 78.6 39.3 100 I 6, I 16T80-0.8/1600-14
18 82.0 63.5 150 I 6, I 16T80-1.0/1600-18
100
 10 101.4 28.1 100 I 6, I 16T100-0.8/1600-10
14 98.8 49.4 125 I 6, I 16T100-1.0/1600-14
18 98.8 76.3 150 I 6, I 16T100-1.2/1600-18
120
 10 115.5 42.5 125 I 6, I 16T120-1.2/1400-10
14 119.0 59.4 125 I 6, I 16T120-1.2/1600-14
150
 14 149.15 59.4 125 I 6, I 16T150-1.2/1800-14
18 149.86 76.3 150 I 6, I 16T150-1.2/2000-18
20 147.6 83.81 150 I 6, I 16T150-1.2/2050-20
